ترميم المنشأت الخرسانيه

ترميم المنشأت الخرسانيه

مقدمـــة

من الأشياء الحديثة الهامة ترميم العناصر الإنشائية ونظراً للتقدم الملحوظ في المواد الكيميائية التي تستخدم في عملية الترميم وكثرة أنواعها واختلافها فنجد أن هناك أكثر من شركة تنتج هذه المواد لإصلاح الشروخ والتصدعات في المنشآت القديمة أو المنشآت التي تأثرت بالزلازل أو العوامل الخارجية لذا يجب الاهتمام بهذا العلم الحديث والدراسة الجيدة والإهتمام باكتشاف مواد تنفيذ عملية الترميم والإصلاح في المستقبل .
عملية الإصـــلاح
هى عملية الغرض منها إرجاع المنشأ أو العضو الذى به عيب إلى الحالة التي تم التصميم علية لكلى يقوم بالأداء الوظيفى الذى صمم من أجله وحتى لا يؤدى هذا العيب الى الخلل بباقى أعضاء المنشأ مما يؤدى الى إنهيار المنشأ كل
خطوات الإصـلاح
التشخيص
1) . يحتاج إلى علاج.
2) . لا يحتاج إلى علاج.
تقـييم جدوى الإصلاح.
تحديد الأولوية لعملية الإصلاح.
خطوات الإصلاح .
التنفيذ السليم .

التـشخيص:
قبل الشروع فى أية إصلاحات من الضرورى الوقوف على أسباب التدهور وهذا ما يسمى بالتشخيص .
والقيام بأعمال الإصلاح دون إزالة الأسباب الأصلية التى أدت إلى التدهور مضيعة للجهد والمال لأن العيوب ستظهر مرة أخرى فلابد من إزالتها أولا ً .
تقــيـيم جدوى الإصلاح:
هذا التقيم يتطلب الإجابة على ثلاثة أسئلة ...
أولها: هل الأمر يستدعى عمل إصلاح ؟
أم أن التدهور غير مؤثر ؟
ثانيها : هل من الممكن عمل إصلاح فعال؟
ثالثها : هل الأمر يستحق عمل هذا الإصلاح؟
فقد يكون التدهور وصل الى الحد الذى لايمكن إصلاحه بتكلفة معقولة أو أن الإصلاح لن يدوم فتصبح الإزالة والاستبدال هو الحل الصواب والاقل فى التكلفة .
وأغراض الإصلاح يمكن تقسيمها إلى :
1- استرجاع أو زيادة المقاومة
2 – استرجاع أو زيادة الجساءة
3- تحسين القدرة على التحمل مع الزمن
4- تحسين الأداء الوظيفى أو المظهر الجمالى للخرسانة
5- تحسين العزل للخرسانة ضد الماء
6 - حماية الحديد التسليح من الصدأ عن طريق منع وصول مسببات الصدأ إليه .

أنــوا ع الإصــلاح
يمكن تقسم الإصلاحات إلى قسمين هما :
1) - الإصــلاحات الإنشائية :
وهى التي تخدم أغراض استرجاع أو زيادة المقاومة والجساءة أو هى التي تزيد قدرة العضو على تحمل الأحمـال.
2) - الإصــلاحات الغير إنشائية:
وهى الإصلاحات التي لا تؤدى إلى زيادة قدرة العضو الخرسانى على تحمل الأحمال.
وتشمل الآتي:
1-إزالة التبقيع والتمليح .
2-إصلاح تساقط وتعشيش الخرسانة .
3-سد الشروخ وملئها وتشمل :
دهان الشروخ الشعرية – العلاج بالبخار – الملئ اليدوى - الثقب والحشو
الحقن بالأيبوكسى- الحقن بالمونة – التشرب بالبوليمرات – الإلتئام الذاتى – التغطية بمادة مطاطة .
4.إصلاح صدأ الحديد الذى لا تتعدى النسبة 25% من قطرالسيخ.
5.وقف تقدم الشروخ عن طريق : التزرير – التثبيت .
قبل إجراء عملية المعالجة أو الترميم يجب أولاً التعرف على المواد
التي تستخدم فى عملية المعالجة

المواد المسـتخدمة فى المعالجة
أديبوند 65
أديبوند لاصق متعدد الأغراض أساسة لاتكس البوتادين سيرين يضاف خرسانة والمونة الأسمنتية لتحسين خواصها.
مجال الاستعمال:
تستعمل للحام الخرسانة القديمة بالخرسانة الجديدة ولحام مونة البياض الأسمنتى
على الأسطح الخرسانة الناعمة ولحام الأرضيات الخرسانية .
كما يستعمل لأعمال الترميم وملء أماكن التعشيش فى الخرسانة ولأعمال البياض المعرض لعوامل وإجهادات غير عادية.
كيم سيل (kemseal)
منتج جبسى غير قابل للانكماش ويملئ مسام أسطح البياض.
يتم إستخدامه على الأسطح الجافة والرطبة وهو مقاوم لتأثير العوامل الجوية.
طريقة الاستعمال:
1) يجب تنظيف الأسطح من الأتربة والزيوت والشحوم وإزالةالأجزاء الضعيفة والمفككة.
2)يجب توسيع الأسطح قبل ملئها بكيم سيل ويفضل إضافةألياف الكتان
أو الفيبر جلاس.
تستخدم مونة كيم سيل فى سد الفجوات فى الأسقف والحوائط واستعدال الأسطح .
3) كونفيس2 (conface 2).
منتج أسمنتى غير قابل للانكماش لمعالجة وترميم وملء مسام وشروخ الأسطح الخرسانية.
مجال الاستعمال :
تستعمل لتنعيم وتسوية وتغطية الحوائط والأسقف الخرسانية و
الوحدات الجاهزة والبياض الأسمنتي والجيري وحوائط الطوب
والخرسانة المسامية.
ترميم الشروخ وسد الفراغات فى الأسقف والحوائط.
4) كونفيس 2إف ( CONFACE 2F)
مونة غير منكمشة مسلحة بألياف الصوف الزجاجى لأعمال الترميم.
مجال الاستعمال :
ترميم الشروخ وملء الفراغات والتعشيش فى الحوائط المبنية من
الطوب ومناسبة بوجة خاص لمعالجة الشروخ بين حوئط الطوب
والهيكل الخرساني وبين حوائط الطوب وحلوق الأبواب والشبابيك.
ترميم سوك الأعمدة والسلام وغيرها من الوحدات الخرسانية و
إصلاح جوانب فواصل التمدد والانكماش.
5) كيمابوكسى 101 (KEMAPOXY 101)
دهان إيبوكسى تحضيرى (برايمر) ودهان مقوى للأسطح.
ويدهن وجه واحد أو وجهين باستخدام (الفرشاة –المسدس الرش - الرولة) ويجب أن يكون السطح خالى من الأتربة والشوائب.
6) كيمابوكسى 101 دبليو (KEMAPOXY101W)
- دهان إيبوكسى تحضيرى (برايمر) ودهان مقوى للأسطح الحاوية للماء.
7) كيمابوكسى 103 (KEMAPOXY103)
مركب إيبوكسى لحقن وترميم ولحام الخرسانة ويضمن إمكانية تسرب كبير إلى أعمق وأدق أجزاء الشروخ والتصدعات .
8) كيما بوكسى 104 (KEMAPOXY104 )
إيبوكسى لاحم الخرسانة القديمة بالجديدة.
وفى حالة استخدامه بأماكن مغلقة فيجب تهويتها أثناء التشغيل.
9) كيمابوكسى 110 (KEMAPOXY110)
دهان إيبوكسى معدل بالقار للحديد والخرسانة ذو مقاومة فائقة
للكيماويات والاحتكاك والتآكل.
كما يستخدم فى دهان الخزانات،والمواسير تحت الأرض أو تحت
الماء.



كيفية استخدام المواد السابقة
- فى حالة استخدام هذه المواد كمادة لحامة تستخدم مباشرة كما فى طريقة
الاستخدام و التى غالبا ما تتواجد مكتوبة على العبوة.
في حالة استخدامها كمونة :
. تتم إضافة الرمل : الأسمنت بنسبة (1:1)
. تتم إضافة الكيماويات : الماء بنسبة (1: 4) ويتم المزج
جيداًَ ويتم استخدامها فوق طبقة الطرطشة.
المعالجة والترميم وتقوية المنشآت
فى هذه النقطة سيتم التحدث بشىء من التفصيل عن ثلاثة نقاط أساسية وهى :
معالجة الشروخ .
معالجة صدأ الحديد .
تقوية العناصر الإنشائية .
معالجة الشروخ
وهى من أهم الخطوات اللازمة لإعادة المبنى إلى حالته الأصلية وقد يحتاج
الأمر الى خطوات أخرى لتلافى حدوث الشروخ مرة أخرى ويتوقف ذلك
على الدراسة الإنشائية وتحديد أسباب الشرخ وبالتالى خطوات العلاج اللازمة.
ولعلاج أى مشكلة يجب أن يتم أولاً إيقاف المصدر الأساسى الذى
تسبب فى وجود هذه المشكلة سواء كان ذلك متعلقاً بالشروخ أو الصدأ
أو الرطوبة أو النشع فمن غير المنطقى أن يتم ترميم شرخ ومازال السبب
الرئيسي لوجوده موجود .
علاج شروخ المبانى فى الحوائط الحاملة.
1) الشروخ الرأسية :
الشروخ الرأسية تحدث غالباً نتيجة إختلاف الأحمال والإجهادات بين جزئين
من المبنى الواحد أو عند عمل إمتداد لمنشأ قديم أى تحدث هذة الشروخ فى
المبانى ذات الأحمال المختلفة والإرتفاعات المتباينة .
علاج هذة الشروخ:
بتزرير قوالب طوب أفقية عمودية على الشرخ ويتم تقفيلها بمونة الجراوت
أو يتم ذلك بفتح شنايش أفقية وتوضع أسياخ حديد تسليح بعدد
وأقطار مناسبة ثم يتم ملئ الشنايش بمونة الجراوت .
2) الشروخ الأفقية :
ويعتبرهذا النوع من الشروخ أقل الأنواع خطورة حيث تحدث هذه الشروخ
نتيجة عيوب فى طريقة البناء وعدم إتباع أصول الصناعة من حيث رص الطوب
آدية و شناوى أو عدم الإهتمام بنسب المونة أو استخدام طوب غير متساوى أو له
إجهادات كسر ضعيفة .

علاج هذة الشروخ:
بتوسعته بعمق وعرض مناسبين ثم إتمام النظافة التامة ثم يملئ بمونة الجراوت.
3) الشروخ المائلة :
وتعتبرمن أخطر أنواع الشروخ حيث تكون غالبا نتيجة حدوث
هبوط غيرمتكافئ ((Differential Setellement وذلك من إختلاف توزيع
إجهادات التحميل على التربة أو عدم تجانس التربة.
علاج هذة الشروخ:
بتوسعة الشروخ بعمق وعرض مناسبين
ثم تتم النظافة الكاملة بالكمبروسور الهوائى
يلى ذلك عمل تزرير بقوالب طوب عمودية على الشرخ والتقفيل بمونة الجراوت أو المونة الغير منكمشة.
أو يتم ذلك بفتح شنايش عمودية على الشرخ وتوضع أسياخ حديد تسليح
بعدد وأقطار مناسبة ثم يتم ملئ الشنايش بمونة الجراوت .
فتح شنايش عمودية على الشرخ ووضع أسياخ حديد
علاج شروخ المبانى فى المنشآت الهيكلية:
شروخ المبانى فى المنشآت الهيكلية تعتبر من أشهر أنواع الشروخ ليس من أخطرها وتحدث بين الكمرات الخرسانية والمبانى أو بين الأعمدة والمبانى أو بين
أى أجزاء خرسانية والمبانى المجاورة لها .
وتكون هذه الشروخ واضحة فى الأدوار العلوية وفى الواجهات القبلية خاصة.
تحدث هذة الشروخ نتيجة عاملين أساسين:
- تعرض المنشأ للحرارة مع إختلاف معامل التمدد الحرارى
للخرسانة والطوب .
- سوء المصنعية كعدم التشحيط الجيد للمداميك الملاصقة
للكمر الخرسانى وعند التقاء المبانى بالأعمدة .
علاج هذة الشروخ:
يتم فتح الشروخ وإزالة وتكسير جميع المناطق الضعيفة
ثم التنظيف الجيد ثم الطرطشة الجيدة بالمونة المضاف إليها المواد
البولمرية الرابطة Bonding Agent))
ثم الملئ بالمونة الغير منكمشة أو بمونة الجراوت مع ضرورة
التأكد من وصول هذة المونة إلى عمق الشرخ.

علاج شروخ الحوائط الخرسانية الجاهزة والحوائط الخرسانيةالحاملة.
تحدث الشروخ فى هذة الأنواع من الخرسانة بسبب:
عيوب تصميمية.
- عيوب تنفذية.
- حدوث هبوط غير متكافئ.

علاج هذة الشروخ:

يتم فتح الشروخ بعمق وعرض مناسبين ثم عمل النظافة التامة
بالكمبروسور الهوائى.
يتم دهان وجه برايمر إيبوكسى
يتم ملئ الشروخ إما بالحقن أو بالمونة الإيبوكسية مباشرة مع
إتباع جميع التعليمات الخاصة بإستخدام الإيبوكسى.
علاج وترميم شروخ الأساسات. تعتبر شروخ الأساسات من أخطر الشروخ
أيا كانت نوع هذه الشروخ ويجب علاجها فوراً .
وحتى فى حالة زيادة قطاع الأساسات أو تقويتها يجب ان تتم
المعالجة أولا ً .
تتعرض الأساسات للشروخ بسبب:
صدأ حديد التسليح نتيجة المياه الجوفية أو المهاجمة الكيماوية
أو نتيجة زيادة الأحمال أو خلخلة التربة بسبب سحب المياه الجوفية
نتيجة حفر مبنى مجاور أو حدوث هبوط غير متكافئ.
علاج هذة الشروخ:
يتم إزالة الأجزاء الضعيفة ثم تتم النظافة التامة بالكمبروسور.
الطرطشة بمونة مضاف إليها مواد رابطة ثم يملئ بمونة الجراوت أو
مونة غير قابلة للإنكماش.
كما يتم معالجة صدأ الحديد بصنفرته ودهانه بمادة ايبوكسية.

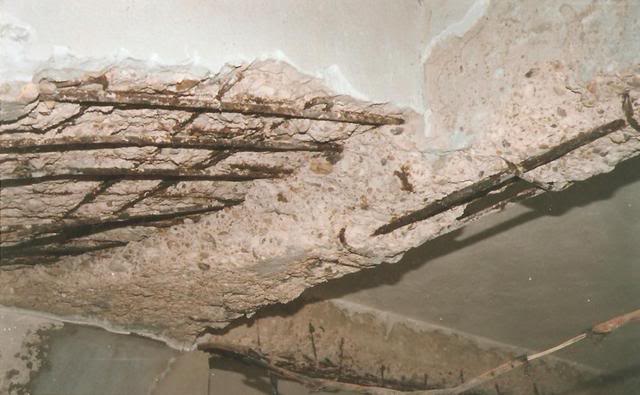

معالجة صدأ الحديد
حيث يعتبر علاج صدأ حديد التسليح فى العنصر الخرسانى من الخطوات الهامة فى عملية الترميم لأنه يعتبر العنصر الأساسى فى
الخرسانة المسلحة الذى يحمل قوى الشد والعزم الذى لاتتحمله الخرسانة العادية فبمعالجة صدأ الحديد وبمنع أسباب الصدأ عنه يتم إطالة عمر المنشأ والمحافظة على كيانه الإنشائى ومظهره الجمالى .
البلاطات الخرسانية.
يتم الترميم للبلاطات والخرسانة تبعا لنسبة بهذا حديد التسليح التي تكون في البلاطة المسلحة حيث انه :
إذا قلت نسبة صدأ الحديد عن 20% (صدأ ضعيف) فنقوم بعملية العلاج
أما إذا زادت نسبة صدا الحديد عن 20% (صدأ متوغل) فنقوم بعملية أخري للترميم وفيما يلي

شرح مفصل لكل عملية للترميم.

(ا) نسبة صدا حديد التسليح اقل 20% (صدأ خفيف).
تتم عملية الترميم للبلاطات الخرسانية كما يلى:
صلب البلاطات الخرسانية المراد ترميمها وصلب العناصر الإنشائية التي تتأثر بها.
إزالة البياض والغطاء الخرسانى من اسفل.
تنظيف السطح الحديد جيداً حتى يبرق باستخدام فرشة سلك أو برش رمل لإزالة الصدأ وجعل الحديد نظيف جداً.
دهان سطح حديد التسليح بمادة مانعة للصدأ مادة كيمابوكسي (131).
دهان السطح السفلي للخرسانة بمادة كيمابوكسي 104 .
قبل جفاف مادة كيمابوكسى 104 يتم طرطشة بمونة الاديبوند (65) والتى تحتوى على رمل وأسمنت وزلط رفيع (فينو) والتى تزيد من قوى تماسك الخرسانة بالحديد.
(ب) نسبة صدأ الحديد التسليح اكبر من 20% (صدأ متوغل ):-
صلب البلاطات الخرسانة المراد ترميمها وصلب العناصر الإنشائية التي تتأثر بها.
إزالة البياض والغطاء الخرساني للبلاطة من اسفل .
تنظيف حديد القديم جيداً من الصدأ و دهانه بمادة كيمابوكسي (131) لمانعة للصدأ.
يتم زرع آشاير باستخدام شنيور تعطى اكبر من السيخ بحوالي (2مم) نثقب جانب البلاطة وندخل الاشاير الجديدة بعمق (5 سم) داخل البلاطة وعلى مسافة من 25-50 سم في الاتجاهين.
تثبيت شبكة حديد التسليح المستجدة عن طريق لحام الشبكة او ربطها بسلك برباط في الاشاير المزروعة فى البلاطة والاشاير الجانبية المزروعة فى الكمرات.
يدهن كامل سطح البلاطة من اسفل بمادة كيمابوكسي 104 .
قبل جفاف مادة كيمابوكس 104 يتم طرطشة البلاطة من اسفل باستعمال مونة الاديبوند 65 .


الاحتياطيات و التوصيات الواجب اتباعها عند عملية الترميم
اتخاذ جميع الاحتياطات اللازمة لحماية المبنى والممتلكات والأفراد أثناء تنفيذ عملية الإصلاح والترميم .
تنظيم العمل بحيث يتم توزيع الأحمال المنفذة على الأعضاء الإنشائية دون حدوث اى خلل فى النظام للمبنى وعدم حدوث انهيار او هبوط .
عمل الشدات اللازمة لتحمل الحمل الإضافي الناتج عن نقص الأعضاء الإنشائية أثناء الترميم .
لا يتم ترميم المبنى كله مرة واحدة وعمل جدول للترميم اى ترميم المبنى على أجزاء بحيث نبدأ الترميم من الأدوار العلوية وحتى السفلية.
العمل بطريقة لا تؤثر على العناصر الإنشائية المجاورة.
ترميم الكمرات .
(أ) نسبة صدأ حديد التسليح اقل من 20% (صدأ خفيف .
تم عملية الترميم للكمرات فى هذه الحالة كما يلى:-
صلب الكمرات عن طريق صلب البلاطات والكمرات الثانوية .
تزال طبقة الغطاء الخرسانى أعلى حديد التسليح الذى تعرض للصدأ .
ينظف حديد التسليح جيداً من الصدأ باستعمال فرشة سلك مركبة على شنيور ذو مدفع الرمل .
تدهن الأجزاء الخرسانية أسفل الغطاء الخرسانى المزاد بمادة كيمابوكسي 104 ويراعى إعادة الغطاء الخرسانى قبل تمام جفاف مادة كيمابوكسي 104 أى في حدود ساعة بعد دهانها.
يدهن حديد التسليح بمادة كيمابوكسي 131 المانع للصدأ.
يعاد الغطاء الخرسانى أعلى الكانات باستخدام مونه اديبوند 65.
يتم صب الغطاء الخرسانى أسفل الحديد الرئيسي باستعمال مونه خاصة.
(ب) نسبة صدأ حديد التسليح أكبر من 20 % (صدأ متوغل) .
تتم عملية الترميم للكمرات فى هذه الحالة كما يلى:-
صلب الكمرات عن طريق صلب البلاطات والكمرات الثانوية .
إزالة طبقة الغطاء الخرسانى أعلى حديد التسليح الذى تعرض للصدأ .
ينظف حديد التسليح جيداً باستخدام الفرشة السلك .
تركب أشاير الحديد الرئيسى بنفس العدد والقطر عن طريق عمل ثقوب فى الأعمدة بقطر يزيد عن قطر السيخ من (2-4 مم) وبعمق (5-7 مم) قطر الحديد الرئيسي وتملأ الثقوب بمادة كيمابوكسي 165 التى تعمل على تماسك الخرسانة بالسيخ
يركب الحديد الرئيسى المستجد فى هذه الأشاير .
تركب الكانات المستجدة عن طريق تثبيت الأشاير فى البلاطة ويراعى عمل فتحات فى جوانب الكمرة لوضع الكانات المستجدة .
تدهن الأجزاء الخرسانية فى أماكن الغطاء الخرسانى المزال وكذا فى الفتحات المعدة لوضع الكانات المستجدة بمادة كيمابوكسي 104 .

ترميم الأعمدة :-

نسبة صدأ حديد التسليح أقل من 20 % (صدأ خفيف) :
تتم عملية الترميم للأعمدة فى هذه الحالة كما يلى:-
إزالة البياض والغطاء الخرسانى فى أماكن الأحزمة للأعمدة .
تركيب الأحزمة للأعمدة كل من ( 50 _ 75 سم ) .
إزالة البياض والغطاء الخرسانى فى الأماكن بين الأحزمة.
ينظف حديد التسليح من الصدأ.
يدهن حديد التسليح بمادة كيمابوكسي 131 المانع للصدأ .
تنظيف السطح الخرسانى والتأكد من عدم تآكله ودهانه بمادة كيمابوكسي 165 لزيادة التماسك .
قبل جفاف مادة التماسك يتم طرطشة سطح العمود بالمونة الخاصة.
نسبة صدأ حديد التسليح أكبر من 20 % (صدأ متوغل) :_
تتم عملية الترميم للأعمدة فى هذه الحالة كما يلى :
إزالة البياض والغطاء الخرسانى فى أماكن الأحزمة للأعمدة .
تركيب الأحزمة للأعمدة كل من ( 50-75 سم ) .
ازالة البياض والغطاء الخرسانى فى الأماكن بين الأحزمة .
زرع الأشاير لربط الكانات المستجدة للقميص فى الاتجاهين على مسافة (25-50 سم) ونستخدم مونه أيبوكسى لعملية الزرع .
زرع الأشاير للحديد الرئيسى بنفس العدد والقطر المستعمل فى حديد التسليح الرئيسى للعامود .
تركيب الحديد الرئيسى الجديد والكانات الجديدة عن طريق لحامها بالأشاير .
يتم دهان سطح العامود بمادة كيمابوكسي 104 لربط الخرسانة القديمة بالجديدة ويراعى أن يتم الدهان خلال فترة ساعة واحدة قبل صب خرسانة القميص .
قبل جفاف مادة التماسك يتم طرطشة سطح العامود بمونه أدييوند (65) .
يتم صب خرسانة القميص إما عن طريق الشدات الخشبية أو عن طريق مدفع الخرسانة .

ترميم الحوائط الخرسانية .

(1) نسبة صدأ حديد أقل من 20 % (صدأ خفيف) :
وتتم عملية الترميم لهذه الحالة فى الخطوات التالية :
إزالة البياض والغطاء الخرسانى للحائط حتى يظهر حديد التسليح .
تنظيف سطح حديد التسليح باستخدام فرشة سلك أو باستخدام مدفع الرمل.
يدهن حديد التسليح بمادة كيمابوكسي 131 .
دهان سطح الخرسانة بمادة كيمابوكسي 104 التى تعمل على الالتصاق .
طرطشة سطح الحائط بمونه خاصة اديبوند (65) قبل جفاف مادة الالتصاق .
(2) نسبة صدأ حديد التسليح أكبر من 20 % (صدأ متوغل) :
وتتم عملية الترميم لهذه الحالة فى الخطوات التالية :-
إزالة البياض والغطاء الخرسانى للحائط حتى يظهر حديد التسليح .
يتم زنبرة السطح الخارجى بكامل المساحة .
تزرع الأشاير لكل السطح على مسافات (25 _30 سم) فى الاتجاهين وتكون الإشارة بقطر أكبر من قطر الحديد المستجد بـ ( 2 _ 4 مم) وتدخل داخل البلاطة بعمق (5 _ 7مم) قطر الاشارة .
تزرع الأشاير فى الأساسات بنفس العدد والقطر لحديد التسليح الرئيسى
تركب شبكة حديد التسليح ويتم تربيطها بسلك رباط مع الأشاير الرأسية والأفقية
يدهن سطح الحوائط بالكامل بمادة كيمابوكس 104 التى تساعد على الالتصاق
تصب خرسانة القميص باستعمال خرسانة خاصة (اديبوند 165 ) .
ترميم الأساسات .
وتتم عملية الترميم للأساسات فى الخطوات التالية:
الحفر حول القواعد حتى منسوب القواعد العادية السفلى .
دمك التربة القواعد العادية وبالعرض المطلوب إضافة للقواعد القديمة .
تنظيف الأسطح الجانبية للقواعد الخرسانية العادية جيداً .
زرع الأشاير فى جميع القواعد العادية وعلى مسافات 30 سم بين كل إشارة .
دهان سطح القواعد الخرسانية العادية بمادة كيمابوكس 104 التى تزيد قوى التماسك بين الخرسانة والحديد .
قبل جفاف مادة التماسك يتم صب الزيادة فى القاعدة الجديدة بمونه اديبوند (65) .
تنظيف الأسطح الجانبية للقواعد الخرسانية المسلحة .
زرع أشاير للحديد المضاف على مسافات 30 سم وقطر 13 مم للسيخ .
تركيب حديد التسليح الجديد للقاعدة المسلحة بنفس العدد والقطر للقاعدة المسلحة القديمة .
دهان السطح بمادة كيمابوكسي 104 وصب الخرسانة الجديدة بمونه اديبوند قبل جفافها.
ترك الأشاير فى القواعد المسلحة لعمل قميص الأعمدة الجديدة.
ترميم المباني من الحوائط الحاملة والطوب.

تقوية العناصر الإنشائية
يتم عمل تقوية للعناصر الإنشائية وذلك فى حالة :
ضعف القطاعات الأصلية للمنشأ من سوء فى التنفيذ أو خطأ فى التصميم.
عمل تعلية للمنشأ وبالتالى زيادة فى الأحمال التى لم تكن فى الحسبان.
حدوث إنهيار لأحد العناصر الإنشائية مما يتطلب التعويض أو التقوية لهذا العنصر.

تقوية البلاطات
ويتم ذلك حسب التقرير الفنى الذى يقوم بتحديد إحدى الطرق الآتية:-
إضافة طبقة خرسانة بحديد تسليح وتكون من أعلى البلاطة.
إضافة طبقة خرسانية بحديد تسليح وتكون من أسفل البلاطة.
إضافة تسليح شد.
إضافة كمرات خرسانية .
عمل حوائط حاملة.
تقوية البلاطة بإضافة طبقة خرسانية علوية:
تعتبر هذه الطريقة من أسهل وأسرع الطرق لعلاج البلاطات و عليه فإنه
يجب دراسة وحساب الأحمال الإضافية الناتجة عن ذلك.

خطوات العمل :

- يتم إزالة طبقات الردم أو البلاط فوق السطح الخرسانى.
- يتم إزالة الغطاء الخرسانى الضعيف مع النظافة التامة بالكمبروسور.
- يتم صنفرة الحديد بفرشاه سلك عادية أوبفرشاه سلك مركبة على شنيور.
- يتم دهان حديد التسليح بالإيبوكسى المحتوى على زنك أو بدهان يحتوى على كروميد الزنك لوقف صدأ الحديد ووقف إمتدادة .
- يتم زرع بعض الأشاير الرأسية قطر10مم أو12 مم كل مسافات مناسبة من75 –125سم وتثبيتها بالمونة الإيبوكسية أو بالجراوت.
- يتم إضافة شبكة حديد مناسبة لحالة الصدأ، إذا كان حديد التسليح به صدأ فيكتفى بشبكة حديد تسليح خفيف لمنع الإنكماش أما فى حالة صدأ الحديد المؤثر فيتم وضع فرش وغطاء مناسبة لإستعواض كمية الحديدالمفقودة والتى تمكن البلاطة من أداء وظيفتها.
- يتم صب الخرسانة بالنسب المناسبة مع إستخدام إضافات زياد المقاومة مع إضافة مواد بوليمرية رابطة للحام الخرسانة القديمة والجديدة ويفضل أيضا إضافة مواد منع نفاذية المياه خاصة فى الأسقف الأخيرة وفى الحمامات والمطابخ.
- يتم الكشف عن الغطاء الخرسانى السفلى وإزالته فى حالة وجود تطبيل أوضعف ثم علاج أى صدأ بحديد التسليح بصنفرتة بفرشاة سلك أو بمدفع الرمل Sand Plast ثم دهان الحديد بالأيبوكسى محتوى على زنك.

(1) تقوية البلاطات بعمل طبقة خرسانية سفلية :
خطوات العمل:-
- يتم إزالة الغطاء الخرسانى وصنفرة الحديد و وزرع الأشاير وعمل فتحات فى الكمرات ولحام الحديد القديم بالحديد الجديد وكذلك لحام الخرسانة القديمة بالخرسانة الحديثة .
- يتم الصب عن طريق استخدام مدفع الخرسانةShout Crete وهو عبارة عن : خزان توضع به الخرسانة بالزلط الفولى مع الإضافات اللازمة.
- أوعن طريق التلبيش أو عمل تجليد خشب أو فرم حديدية ثم عمل فتحات من أعلى للصب وفى هذه الحالة يتطلب الأمر إستخدام خرسانة ذات سيولة عالية .

(2) لحام ألواح من الصلب أسفل البلاطات(تسليح الشد) :
ويكون ذلك عند الرغبة فى العلاج وتقوية للبلاطات دون زيادة السمك للجزء
أسفل البلاطة حيث تتم تقوية البلاطة بزيادة تسليح الشد .
- يتم تثبيت أو لحام ألواح صلب عن طريق المونة الإيبوكسية أو بالفيشر
أو تزرع أشاير فى البلاطات لتلحم بها هذة الألواح .
- يجب دهان الالواح بالدهانات الإيبوكسية لحمايتها من الصدأ .

(3) تقوية البلاطات بإضافة كمرات خرسانية أو معدنية :
والهدف من هذا العلاج هو تقليل بحر البلاطة حيث ستقوم الكمرات
بتقسيم البلاطة الى عدة بلاطات وتكون One Way Slab .
و يتم أيضا علاج صدأ الحديد والشروخ والتشققات كما سبق.
بينما فى الكمرات الحديدية يتم عمل الأتى :
- يتم عمل فتحات فى الكمرات الخرسانية فى البحر الصغير ويتم تنظيف
الفتحات جيداً من الأتربة .
- يتم تجهيز الكمر بقطاع مناسب C أوU أوI ويتم وضع هذه
الكمرات بعدد مناسب على أبعاد مناسبة حسب حالة البلاطة .
- حيث يجب أن تكون الكمرة ملاصقة تماما لسطح البلاطة (بالشحط)
ويفضل لحامها بالمونة الإيبوكسية لزيادة قوة الالتصاق بين البلاطة والكمرة
الحديد .

(4) تقوية البلاطات بعمل حائط تحت البلاطة :
ويكون ذلك لنفس الغرض السابق حيث يتم تقسيم البلاطة الى عدة بلاطات.
يتم رفع البلاطة وتشحيطها جيداً.
ثم يتم وضع حديد تسليح علوى فى الجزء فوق الحائط لمقاومة عزم الانحناء ثم يتم بناء الحائط الحامل مع التشحيط جيداً .

(6) تقوية البلاطات الكابولية :
وتعتبر هذه الشروخ والتشققات التى تحدث فى البلاطات الكابولية من
العيوب الخطيرة ويتم علاجها كما يلي :-
- يتم عمل فرشة من حديدالتسليح بأقطار مناسبة وتكون بنظام الشوك
ثم يتم تربطها جيداً ويمكن استخدام لحام .
- يتم طرطشة السطح الخرسانى بمونة أسمنت زائد مع إضافة مواد
رابطة أو الدهان بالإيبوكسى اللاحم للخرسانة القديمة بالجديدة .
تقوية الكمرات
- تتم تقوية الكمرات عند الرغبة فى زيادة قدرتها على تحمل الأحمال الموجودة
أو الجديدة أو تأثر الخرسانة بصدأ الحديد .
- ويتم ذلك حسب التقرير الفنى الذى يقوم بتحديد إحدى الطرق الآتية:
- بزيادة القطاع .
- بعمل شرائح حديدية .
- بتقليل البحر.
- بعمل قميص من علبة صاج .
- بإضافة كمرات حديدية .
تقوية الكمرات بزيادة القطاع:
خطوات العمل :
- يتم الصلب وإزالة الغطاء الخرسانى وتنظيف حديد التسليح وتزريع الأشاير
وتثبيتها .
- يتم تربيط الكانات ولحامها بالأشاير السابق زرعها ثم يربط الحديد السفلى
جيداً بالكانات أو يتم لحامه .
- يتم دهان الحديد بالدهانات الإيبوكسية.
- يتم عمل طرطشة بمونة بنسبة أسمنت عالية مع مواد بوليمرية رابطه.
- يتم عمل فرم خشبية أو حديدية ويتم تجهيز خرسانة مكونة من الزلـط
الفولى وإضافات زيادة مقاومة الأنضغاط وزيادة السيولة Workablity
ويتم الصب من أعلى الفرم أو عن طريق عمل فتحات من أعلى البلاطةوهذا
أفضل لأمكانية الصب وزيادة التماسك .

(1) تقوية الكمرات بعمل شرائح حديدية :
يتم استخدام شرائح الحديد فى الحالات الأتية :-
- زيادة القص Shear Strength عند قلة عدد الكانات أوضعف
أو قلة الحديد المكسح.
- عند وجود شروخ كبيرة نافذه .
خطوات العمل :
- يتم علاج شروخ وتشققات الكمرات أولاً ثم تنظيف الأماكن المحددة
لتثبيت الشرائح الحديديةSteel Plates .
- يتم عمل فتحات فى الشرائح الحديدية ثم تثبت بالمونة الإيبوكسية
ثم يتم عمل مسامير فيشر خلال الفتحات للتثبيت الجيد.
- يتم تغطية الحديد بالمونة الإيبوكسية .

(2) تقوية الكمرات بتقليل البحر:
وفيها يتم تقليل بحر الكمر لزيادة كفاءتها بتقليل العزم الواقع عليها .
ويكون ذلك :
- بزيادة عرض الركيزة عن طريق زرع أشاير وعمل كانات بالطرق السابقة
ثم عمل فرم خشبية أوحديدية .
- ثم صب الخرسانة بزلط فولى وإضافات زيادة السيولة وقوة الخرسانة.

(3) تقوية الكمرات بعمل قميص من علبة صاج :
خطوات العمل :
- يتم تجهيز علبة صاج حديد مجلفن3مم وعلى حسب حالة الكمرة بأبعاد تزيد
عن أبعاد الكمرة بمقدار 10سم مع ترك من 15سم الى20سم من أعلى لصب
الخرسانة منها و يفضل عمل فتحة فى البلاطة لزيادة قوة التماسك بينهما.
- يتم عمل فتحات نافذه فى الأعمدة ويتم تجهيز أسياخ قطر 16مم أو 19مم
وتكون مقلوظة من الجهتين ويتم تثبيتها فى الأعمـدة .
- يتم عمل فتحات مناسبة فى قاع الكمرات وتزرع بها أسياخ قطر16مم أو
19مم وتكون مقلوظة وبها صواميل وتزرع فى قاع الكمرة .
- يتم تركيب العلبة الصاج وتثبيتها بالأسياخ الموجودة فى الأعمدة ثم تثبت فى
الأسياخ الرأسية.
- يتم تجهيز خرسانة بزلط فولى مع إضافة زيادة السيولة وزيادة الإنضغاط
ويتم الصب من أعلى مع عمل الدمك الجيد لتلاشى أى تعشيش .

(4) تقوية الكمرات الخرسانة بإضافة كمرات حديدية :
- تعتبر من الطرق السريعة و التى أثبتت كفائتها ففى هذه الحالة تكون الأحمال محملة على الكمرات الخرسانية والحديدية.
خطوات العمل :
يتم تثبت كمرات حديدية حرفU أو CأوI بقطاع مناسب لبحرالكمرة .
يتم عمل فتحات الأعمدة وتزرع هذة الكمرات بالمونة الإيبوكسية أو
الجراوت أو بالمونة البوليمرية .
يجب التثبيت الجيد بين الكمرات الحديدية والخرسانية وذلك بمونة
إيبوكسية لضمان الإلتصاق الجيد .

تقوية الأعمــدة
يتم اللجوء لتقوية الأعمدة الخرسانية فى الحالات التالية:-
- عند الرغبة فى زيادة حمل العمود سواء بسبب زيادة عدد الأدوار أوبسبب الخطأ فى التصميم.
- إكتشاف أن مقاومة الإنضغاط لخرسانة العمود أو نسبة ونوعية حديدالتسليح أقل من المنصوص علية فى المواصفات القياسية.
- وجود ميل فى الأعمدة أكبر من المسموح به فى المواصفات القياسية.
حدوث هبوط فى الأساسات .
وتتم تقوية الأعمدة تتم عن طريق :
عمل قميص من الخرسانة المسلحة .
عمل قميص حديدى .
(1) طريقة عمل القمصان الخرسانية المسلحة للأعمدة:
يعتبر القميص الخرسانى من الطرق الناجحة لزيادة قطاع المنشآت
الخرسانية سواء كان هذا المنشأ عمود خرسانى أو حائط خرسانى أو
كمرات أو أساسات .
حيث يعمل القميص على تزويد القطاع الخرسانى المسلح وبالتالى زيادة
قدرة العمود على تحمل الاحمال الواقعة عليه.
خطوات العمل :
- يتم صلب باكيات البلاطات حول العمود المراد عمل قميص خرسانى له.
يتم إزالة الغطاء الخرسانى لهذا العمود بحرص وحذر شديدين ويفضل
أن يتم ذلك يدويا لمنع حدوث إهتزازات بالعمود .
- يتم تنظيف السطح الخرسانى جيداً.
- يتم تنظيف حديد التسليح جيدا بفرشاة سلك أو بمدفع الرمل sand plast
ثم يتم دهانة بالإيبوكسى.
يتم عمل فتحتين أو أكثر بطول العامود كل مسافة من 50 -75 سم على
أن تكون الفتحة بقطر10سم ثم تزرع اشايرالحديد بقطر 10مم أو 12مم
وذلك بالمونة الإيبوكسية أو بمونة الجراوت.
وهذه الأشاير لتربيط الكانات بها بنظام الزرجينة .
- يتم زرع إشارتين بهذة الفتحات بقطر 10مم أو 12مم.
- يتم تربيط الكانات فى الأشاير الأفقية التي تم زرعها.
يتم طرطشة العامود بمونة طرطشة بنسبة أسمنت عالية مع إضافة مواد
رابطة بوليمرية لهذه المونة.
- يتم تجهيز مونة صب الخرسانة حسب طريقة الصب على أن يتم عمل
خلطة تصميمية لذلك Design Mix ويتم توفير زلط فولى 5مم الى1.2سم
مع إضافة مواد زيادة سيولة الخرسانة وزيادة الاجهادات.
يصب القميص من خرسانة غير منكمشه تتكون من الركام الرفيع والرمل
والأسمنت بنسبة لاتقل عن 400كج/م3 والإضافات المانعة للانكماش مثل
أديكريت BVS وأديكريتBVF بنسبة لاتقل عن 6كج/م3.
(2) تقوية الأعمدة بعمل قمصان حديدية :
تستعمل القمصان الحديدية فى حالة الحاجة إلى ترميم العمود وزيادة أحماله
بدون زيادة الأبعاد الخرسانية.
خطوات العمل :
- تعمل أحزمة كل 50 - 75 سم بكامل طول العمود عن طريق إزالة
الغطاء الخرسانى بعرض 5 سم فى أماكن الأحزمة وتنظيف حديد التسليح
جيداً من الصدأ ودهانة بمادة كيمابوكسى131 ثم تحزيم العمود فى أماكن
الأحزمة بكانات قطر8-10مم ويتم تقفيل الأحزمة على سطح العمود
باستعمال الزرجينة وفى حالة الأعمدة ذات القطاعات الكبيرة يمكن تثبيت
الأحزمة فى العمود عن طريق أشاير تزرع فى أسطح العمود.
- تملأ أماكن الأحزمة بمونة أديبوند 65 أوكونفيس2أف أكيمابوكسى165
- يزال الغطاء الخرسانى فى الأماكن بين الأعمدة .
- ينظف حديد التسليح من الصدأ.
- يدهن حديد التسليح بمادة كيمابوكسى 131 المانعة للصدأ.
يركب القميص الحديد بالأبعاد والسمك المطلوب فى التصميم الإنشائى
- ويمكن أن يكون القميص من ألواح الصلب تغطى كام سطح العمود أو من
قطاعات صلب الإنشاء مثل الخوص والزوايا وغيرها.
- تملأ الفراغات بين القميص والعمود الخرسانى باستعمال مونة كيمابوكسى
165 وفى حالة القمصان المغلقة التى تتكون من ألواح من الصلب يترك
فتحات فى جوانب القمصان لصب مونة كيمابوكسى 165 اللاصقة على أن
يبدأ الصب من أسفل إلى أعلى .

تقوية الأساسات .

تعتبر تقوية وعلاج الأساسات من أهم مراحل علاج المنشأ لما يقع عليها
من عبء الأحمال الكاملة لهذا المنشأ .
و عليه يجب أن تتم عمليتى التقوية والعلاج بإتقان شديد .
وتوجد العديد من الطرق لإجراء عملية التقوية منها :
زيادة أبعاد القواعد العادية والمسلحة .
تحويل القواعد العادية والمسلحة إلى لبشة .
زيادة سمك البشة المسلحة .
تقوية الأساسات الخازوقية بالقمصان وإضافة خوازيق جديدة .
ونظراً للتفاعل بين التربة والأساسات نلجأ لتقوية التربة عن طريق:
- الحقــن .
(1) تقوية الأساسات بزيادة القطاع الخرسانى :
نحتاج الى إلى تقوية الأساسات بزيادة القطاع فى الحالات الآتية :
ظهور عيوب حديثة بالأساسات من الناحية التصميمية.
ظهور عيوب حدثت بالأساسات من الناحية التنفذية .
تعرض الأساسات الى هجوم كيماوى .
وصول صدأ الحديد بالأساسات الى مرحلة خطيرة .
عند الرغبة فى إضافة أحمال جديدة إلى المنشأ .
عند الرغبة فى تغير الغرض من إستخدام المنشأ .
خطوات العمل :
يتم الحفر للوصول الى القواعد العادية والمسلحة .
يتم عمل دمك جيد للتربة حول القواعد .
يتم تنظيف القواعد العادية جيداً .
يتم زرع أشاير 12 أو16مم فى جميع جوانب القواعد العادية وعمل
فتحات بقطر وعمق مناسب وعلى مسافات من50 - 75 سم فى
الاتجاهين ثم التنظيف وزرع الأشاير بالمونة الإيبوكسية ويتم طرطشة
القواعد العادية بمونة نسبة الأسمنت 400كج/م3 مع إضافة مواد رابطة
بوليمرية.
يمكن عمل تسليح خفيف بين القواعد العادية ثم الصب .
يتم بعد ذلك عمل أشاير فى القواعد المسلحة كماسبق ذكرة ..
(2) : تقوية الأساسات بتحويل القواعد المنفصلة للبشة .
يجب إتباع الخطوات السابقة والخاصة بعلاج صدأ الحديد وعلاج
الشروخ والتشققات الموجودة بالأساسات مع عمل الحماية اللازمة .
خطوات العمل :
- يتم الحفر حتى الوصول الى الخرسانة العادية ذات القواعد المنفصلة
وإتباع الخطوات السابقة لتحويل هذة القواعد الى لبشة .
يتم فرش جديد لتسليح جديد باقطار 12أو16مم وتربيطة أو لحامه فى
الأشاير.
- يتم دهان الخرسانة بالإيبوكسى والطرطشة بمونة بوليمرية .
- يتم الصب الخرسانة بنسبة أسمنت 400كج/م3 مع إضافات تقليل الإنكماش
ومنع النفاذية وزيادة مقاومة الإنضغاط .
(3) تقوية الأساسات اللبشة بزيادة السمك .
حيث يتم زيادة سمك اللبشة المسلحة كنوع من العلاج والتقوية .
خطوات العمل :
- فى هذة الحالة يتم عمل فتحات بأقطار مناسبة وعلى مسافات فى
حدود 75-100سم ويزرع حديد بقطر12 أو 16مم واللحام
بالإيبوكسى.
- يتم تركيب الحديد الإضافى وتربيطة أو لحامة بالأشاير المزروعة.
- يتم دهان الخرسانة بالإيبوكسى اللاحم للخرسانة القديمة بالجديدة.
- يتم صب الخرسانة مع إستعمال إضافات تقليل الإنكماش وزيادة
مقاومة الإنضغاط .
(4) : تقوية الأساسات الخازوقية .
يتم تقوية الأساسات الخازوقية إما بعمل قمصان خرسانية أو إضافة
خوازيق جديدة .
خطوات العمل :
عمل القمصان الخرسانية للخوازيق يتم بزيادة قطاع الخازوق ووضع
حديد تسليح جديد مدهون بالإيبوكسى.
ثم صب خرسانة القميص المضاف اليها مواد منع النفاذية وزيادة سيولة
الخرسانة .
(5) : حقن التربة .
و يتم حقن التربة لزيادة إجهاداتها ومقاومتها للأحمال الواقعةعليها .
ونلجأ الى حقن التربة فىحالة تعلية المنشأ أوتغير إستخدامه مع زيادة قطاعات
الأعمدة والكمرات . أشهر مواد الحقن هى مادة البنتونيت .
